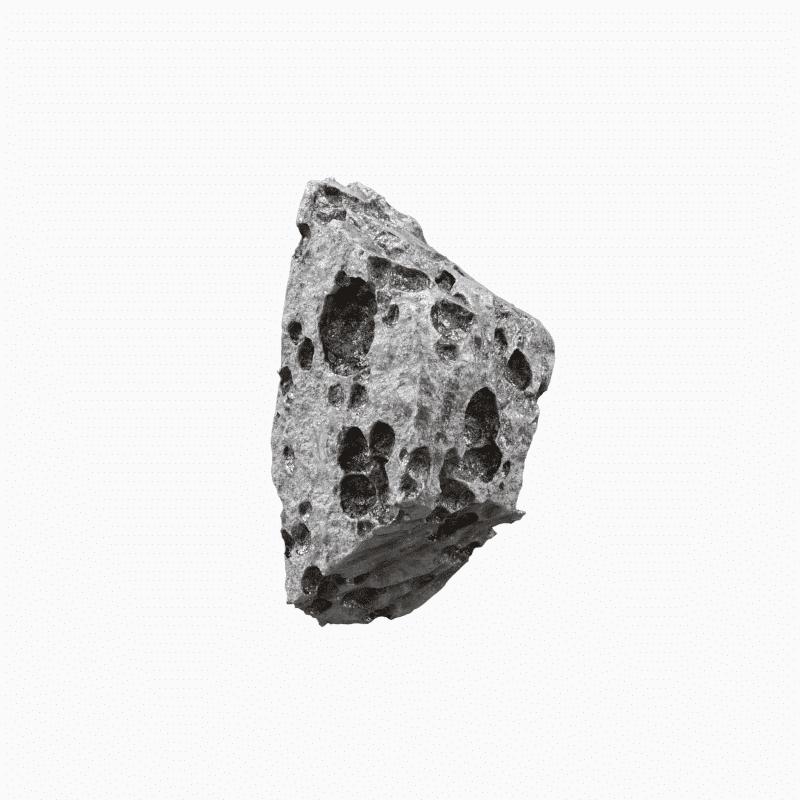

高碳铬铁

Cr C Si S p

铬铁是一种由铁和铬组成的合金。除了铬和铁之外,它还含有不同量的碳和其他元素,如硅、硫和磷。它主要用于生产不锈钢。

两种金属(铁和铬)的结合比例可能有所不同,铬的比例在 50% 到 70% 之间。

铬铁通常根据其所含铬与碳的比例进行分类。全球生产的绝大多数铁铬都是“炉料铬”(铬铁)。

它的铬碳比较低,通常用于不锈钢生产。引入铬铁等级是为了将其与传统的高碳铁铬区分开来。

产量第二大的铁铬合金是高碳铬铁,其铬含量高于铬铁等级,由高品位的铬铁矿石生产。

其他等级的铬铁是“中碳铬铁”和“低碳铬铁”。中碳铬铁也称为中碳铬铁,碳含量最高可达 4%。

低碳铬铁的铬含量通常至少为 60%,碳含量范围为 0.03% 至 0.15%。然而,低碳铬铁中的碳含量最高可达 1%。

高碳铬铁

在国际贸易中,铬铁主要根据其碳含量进行分类。

国际贸易中常用的铁-铬合金种类有:(i)铬含量为 52% 的铬合金;(ii)高碳铁-铬合金,碳含量为 6% 至 8%,铬含量为 60%,硅含量最高为 1.5%;(iii)高碳铁-铬合金,碳含量为 6% 至 8%,铬含量为 60% 至 65%,硅含量最高为 2%;(iv)高碳铁-铬合金,碳含量为 6% 至 8%,铬含量为 50%;(v)低磷高碳铁-铬合金,铬含量最低为 65%,碳含量最高为 7%,硅含量最高为 1%,磷含量最高为 0.015%,钛含量最高为 0.05%;(vi)碳含量为 0.10% 的铁-铬合金,铬含量最高为 65%,碳含量最高为 7%,硅含量最高为 1%,磷含量最高为 0.015%,钛含量最高为 0.05%;含量在 60% 至 70% 范围内,(vii) 低碳 Fe-Cr,碳含量为 0.05%,铬含量至少为 65%,(viii) 低碳 Fe-Cr,碳含量高达 0.06%,铬含量为 65%,(ix) 低碳 Fe-Cr,碳含量为 0.10%,铬含量至少为 62%,(x) 低碳 Fe-Cr,碳含量为 0.10%,铬含量为 60% 至 70%,以及 (xi) 低碳 Fe-Cr,碳含量为 0.15%,铬含量至少为 60%。

高碳铬铁和炉料铬通常采用常规冶炼工艺生产,利用碳热还原铬铁矿石(由铬铁矿和铁的氧化物组成),使用 SAF 或 DC(直流)明弧电炉。

碳热还原在高温下进行。铬铁矿用煤和焦炭还原形成铁铬合金。铬铁合金由铬含量较低的含铬矿石生产。

高碳铬铁由高品位矿石生产,通常用于工程钢等特殊应用,其中铬铁比高,硫、磷和钛等其他元素含量最低。

低碳铬铁用于钢铁生产过程中校正铬百分比,不会导致碳或微量元素百分比出现不良变化。

它也是金属铬的低成本替代品,用于超级合金和其他特殊熔炼应用。
